Laporan Akhir 2 Modul 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Analisa

6. Video

7. Link Download

Menampilkan LM35 ke LCD

1. Hardware [kembali]

2. Rangkaian Simulasi [kembali]

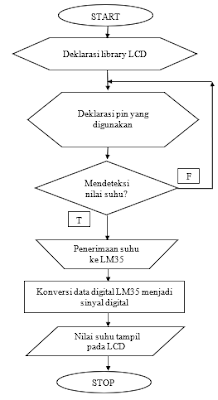

3. Flowchart [kembali]

4. Listing Program [kembali]

#include            //Deklarasi library LCD

#define LM35 A0                           //Deklarasi pin A0 untuk LM35

LiquidCrystal lcd(2, 3, 4, 5, 6, 7);  //Deklarasi pin 2-7 untuk LCD

int nilaiSuhu;                                  //Deklarasi variabel nilaiSuhu

void setup() {                                //Semua kode dalam fungsi ini dieksekusi sekali

  pinMode(A0, INPUT);               //Deklarasi pin A0 sebagai OUTPUT

  lcd.begin(16, 2);                         //Dimensi LCD yang digunakan

}

void loop()                                   //Semua kode dalam fungsi ini dieksekusi berulang

{

  nilaiSuhu = ((5 * analogRead(LM35) * 100.00) / 1024 / 3); //Mencari nilai Suhu

  lcd.clear();                                    //Menghapus layar LCD

  lcd.setCursor(0, 0);                      //Menentukan posisi kursor pada awal penulisan

  lcd.print("LM35 Sensor Suhu"); //Menampilkan text pada LCD

  lcd.setCursor(0, 1);                      //Menentukan posisi kursor pada awal penulisan

  lcd.print(nilaiSuhu);                    //Menampilkan nilaiSuhu pada LCD

  delay(100);                                  //Waktu delay 100 ms setelah dieksekusi

}

5. Analisa [kembali]

1.      Percobaan 2 (Menampilkan LM35 ke LCD)

a.      Jelaskan prinsip kerja pada percobaan 2

Untuk menampilkan LM35 ke LCD, alat yang digunakan ialah modul arduino, sensor suhu LM35, dan LCD. Pertama, hubungkan semua alat sesuai dengan rangkaian percobaan. Kedua, buat listing program pada komputer yang telah disediakan sesuai dengan listing program yang ada pada modul. Hubungkan rangkaian yang telah dibuat dengan program, lalu jalankan program. Void setup berfungsi untuk semua kode dalam fungsi dieksekusi sekali. Sedangkan void loop berfungsi untuk semua kode dalam fungsi dieksekusi berulang.  Perintah-perintah yang ada pada void loop ialah, rumus mencari nilai suhu yang berfungsi untuk mencari nilai suhu. SetCursor untuk menentukan posisi kursor pada awal penulisan. Lcd.print berfungsi untuk menampilkan text pada LCD dimana pada percobaan kali ini text yang ingin ditampilkan adalah “LM35 Sensor Suhu” dan menampilkan nilai suhu yang terbaca oleh sensor suhu LM35 tersebut.

b.      Jelaskan prinsip kerja pada LM35

Sensor suhu LM35 merupakan alat pendeteksi yang mengubah besaran suhu (khususnya suhu pada ruangan) menjadi besaran listrik dalam bentuk tegangan. Pada sensor suhu LM35 terdapat tiga buah kaki yang berfungsi sebagai VCC, Vout, dan ground. Ketika sensor membaca suhu ruangan, dan setiap 1 derjat selsius yang terdeteksi, akan menghasilkan tegangan sebesar 10mV. Tegangan yang dihasilkan tersebut berupa sinyal analog sebagai keluaran dari LM35. Sinyal analog tersebut masuk ke ADC yang terdapat di dalam modul arduino yang berfungsi untuk mengkonversikannya menjadi sinyal digital. Setelah didapatkan sinyal digital, barulah sinyal tersebut dapat diproses oleh arduino dan ditampilkan suhu ruangan yang dideteksi oleh sensor LM35 pada LCD.

6. Video  [kembali]

7. Link Download  [kembali]

Download HTML disini

Download Video Praktikum disini
