Kelas Sensor C: Infrared Sensor

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Komponen

3. Dasar Teori

4. Prinsip Kerja

5. Rangkaian Simulasi

6. Video Tutorial

7. Link Download

1. Tujuan
[Kembali]

Merangkai sensor Infrared sederhana dengan proteus
Mengetahui bagaimana cara merangkai alat secara sederhana

2. Komponen
[Kembali]

Sensor Infrared (Infrared Obstacle sensor)
Transistor
Relay
LED-BIRG
Motor
VCC
Alternator(AC)
Ground

3. Dasar Teori
[Kembali]

Infrared

Infrared atau yang lazim dikenal dengan infra merah merupakan sinar elektromagnetik yang memiliki panjang gelombang lebih dari cahaya yang terlihat, yakni antara 700 nm dan 1 mm. Sinar infrared adalah cahaya yang tidak terlihat atau tak tertangkap mata. Apabila dilihat dengan menggunakan spektroskop cahaya maka radiasi dari sinar infrared akan terlihat pada spektrum elektromagnet dengan panjang gelombang yang berada di atas panjang gelombang cahaya merah.

Dengan adanya panjang gelombang ini menyebabkan sinar infrared tidak tertangkap mata, tetapi radiasi dari panas yang ditimbulkan masih dapat terdeteksi.

Sensor Infrared

Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar dan fototransistor sebagai penerima cahaya infra merah. Led infrared sebagai pemancar cahaya infra merah merupakan singkatan dari Light Emitting Diode Infrared yang terbuat dari bahan Galium Arsenida (GaAs) dapat memancarkan cahaya infra merah dan radiasi panas saat diberi energi listrik. (M. Aksin. 2013) Proses pemancaran cahaya akibat adanya energi listrik yang diberikan terhadap suatu bahan disebut dengan sifat elektroluminesensi. (Sutrisno. 1987). Gambar led infrared dapat dilihat pada gambar

4. Prinsip Kerja

[Kembali]

Ketika sensor Infrared Low

Saat logicstate menunjukan angka nol (LOW) artinya sensor tidak mendeteksi benda didepannya, dengan begitu output dikeluarkan akan berlogikakan nol (low) sehingga base transistor yang terhubung dengan infrared tidak mengalami bias positif, dengan demikian arus pada relay terputus atau tidak ada loop, sehingga relay tidak aktif an switch pada relay tidak berpindah kekiri yang menyebabkan loop led terhubung dan led hidup.

Ketika sensor Infrared High

Saat logicstate menunjukan angka satu (High) artinya sensor mendeteksi benda didepannya, dengan begitu output yang dikeluarkan akan berlogikakan satu (High) sehingga base transistor yang terhubung dengan infrared mengalami bias positif, dengan deemikian arus pada relay akan terhubung dan akan terjadi loop, sehingga relay aktif dan switch pada relay berpindah kekiri yang menyebabkan loop motor terhubung dan motor bergerak.

5. Rangkaian Simulasi
[Kembali]

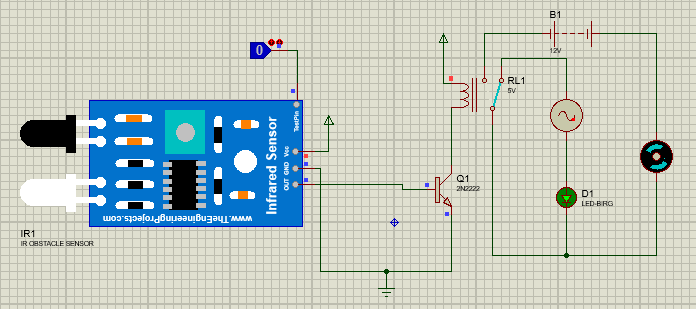

Saat sensor infrared dalam keadaan Low (tidak mendeteksi benda didepannya)
