2. Hardware [kembali]
3. Video Praktikum [kembali]
4. Analisa [kembali]

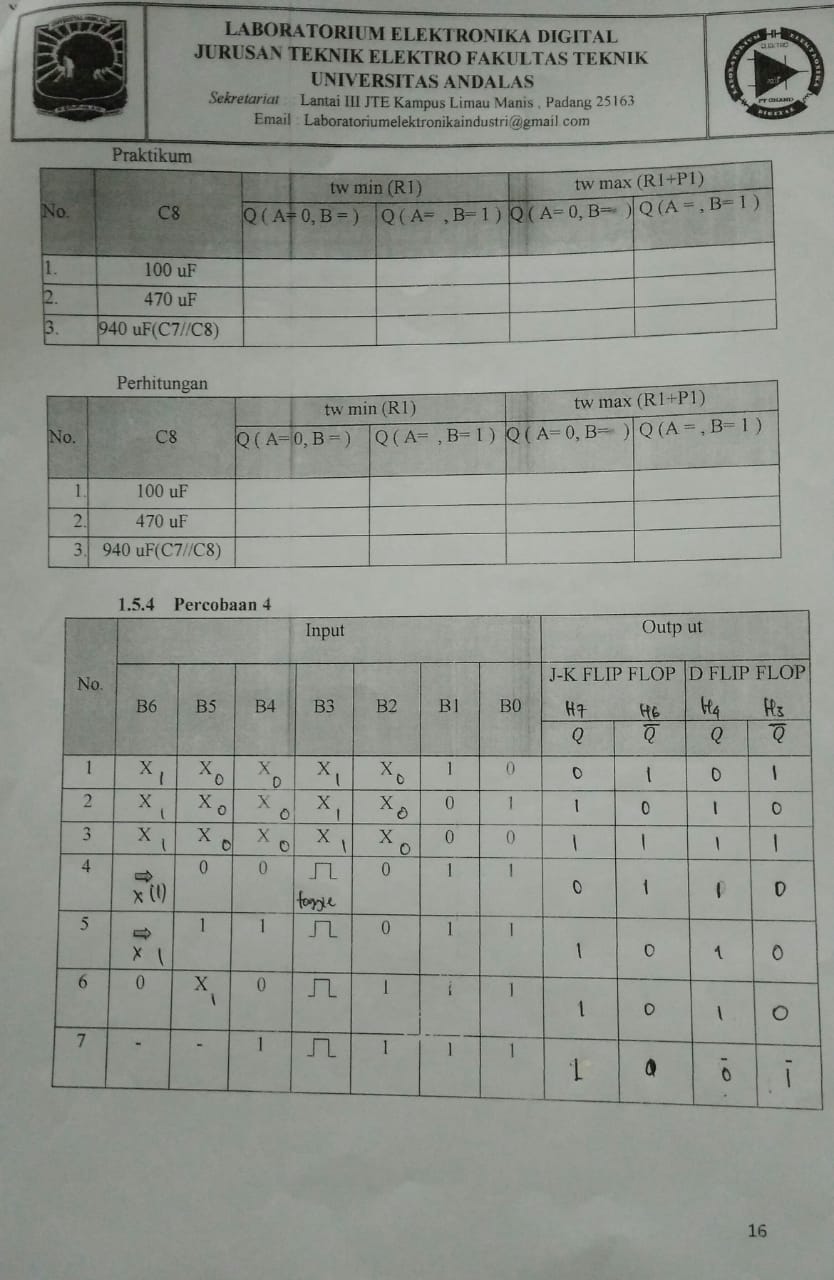

Berdasarkan data yang diperoleh dari percobaan, didapatkan bahwa hasil dari percobaan sesuai dengan teori J-K flip flop dan D flip-flop. Dimana prinsip pada J-K flip flop ketika B0 diatur pada nilai 0 dan B1 pada nilai 1, maka outputnya Q akan bernilai 0 dan Q aksennya bernilai 1. Ketika B0 diatur 1 dan B1 diatur 0, maka nilai output Q adalah 1 dan Q aksennya bernilai 0. Ketika B0 dan B1 diatur menjadi 0, maka nilai outputnya (Q dan Q aksen) bernilai tetap tergantung nilai sebelumya. Dan ketika B0 dan B1 diatur menjadi 1, maka nilai outputnya (Q dan Q aksen) akan toggle (sinyal akan dibalik dari sinyal sebelumnya). Hasil output tetap atau toggle merupakan hasil yang tidak diinginkan. Untuk mengantisipasi hal tersebut maka J-K flip flop dimodifiasi menjadi D flip flop. Dimana input pada D flip flop merupakan gabungan dari input J-K flip flop. Untuk inputan dari D flip flop yang memiliki fungsi sama dengan inputan pada J terdapat sebuah inverter yang akan membalikkan inputan awalnya. Dapat dilihat pada jurnal, untuk hasil J-K flip flop dan D flip flop sesuai dengan teori yang ada.
5. Link Download [kembali]
File HTML - Download
File Video - Download
